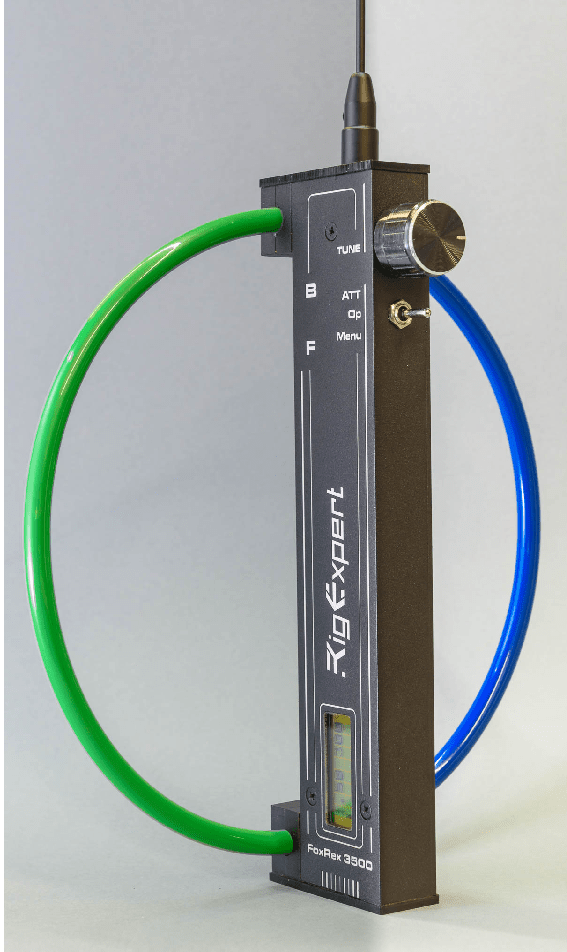

RigExpert FoxRex 3500

RigExpert FoxRex 3500 – Een blik in de ontvanger

Nick Roethe, DF1FO

Over dit document

RigExpert uit Kiev/Oekraïne biedt sinds 2017 de 80m ontvanger FoxRex 3500 aan. In West-Europa wordt hij
gedistribueerd door WiMo. De ontvanger wordt geleverd met een gedetailleerde handleiding. Die handleiding beperkt zich tot alleen de bediening. Natuurlijk wil een echte radioamateur weten wat er in de ontvanger zit, hoe hij werkt en hoe hij eventueel opnieuw kan worden afgesteld of gerepareerd. De
antwoorden staan in dit document. Dit is geen document van RigExpert – het is allemaal mijn persoonlijke mening en verantwoordelijkheid.

Vertaald met DeepL.com (gratis versie)

Over de ontwerpgeschiedenis

De FoxRex is gebaseerd op mijn 80m ARDF ontvanger Versie 5, ontwikkeld in 2012, die voortbouwt op de ervaring die is opgedaan met
verschillende voorgaande generaties. Beschrijvingen van deze ontwerpen zijn te vinden op mijn homepage www.df1fo.de . Honderden
deze ontvangers zijn gebouwd door radioamateurs over de hele wereld (en worden nog steeds gebouwd). RigExpert had het idee dat er
markt moest zijn voor een kant-en-klare versie van deze ontvanger, en heeft (met mijn gelukkige toestemming) een commercieel product gemaakt
gemaakt van mijn ontvanger. Hun versie is mechanisch volledig opnieuw ontworpen. Elektrisch zijn de veranderingen klein, en de
software is identiek.

Bijdragers

In mijn ontwerpen voor 80m-ARDF-ontvangers, en dus ook in de FoxRex 3500, heb ik niet alleen mijn eigen ideeën gebruikt, maar ook die van veel andere OM’s gebruikt. Het idee om de frequentieregeling direct via Atmel te doen heb ik geleend van Reinhard Hergert, DJ1MHR. Hij gaf me ook waardevolle tips voor het onderdrukken van ruis van het display, en de truc om de klok van het display via een verdeler aan te sluiten op de VCO. Reinhard was ook de eerste die experimenteerde met een automatische verzwakker in een 80m ontvanger. Het idee voor het actieve laagdoorlaatfilter komt van de ontvanger van Harald Gosch, OE6GC. De productdetector met SA612 heb ik afgekeken van Bryan Ackerly, VK3YNG. Verschillende OM’s hadden, lang voor mij, het idee om een SA612 als eerste mixer te gebruiken. Het idee om de demping te doen door de bedrijfsspanning van de FET-trappen te regelen, komt van een Chinese CRSA-ontvanger. Het idee om een vooruit- en terugknop te gebruiken om de bediening te vereenvoudigen is al heel oud en komt van Ewald Stadler, DJ2UE. Veel vroege gebruikers van mijn ontvangers hebben ideeën aangedragen om de software en de bediening te verbeteren, vooral Wolfgang Böhringer, DL9TE, en mijn XYL Brigitte. De FoxRex is dus (voorlopig) het eindpunt van een lange ontwikkelingsgeschiedenis.

Wat je krijgt voor je geld

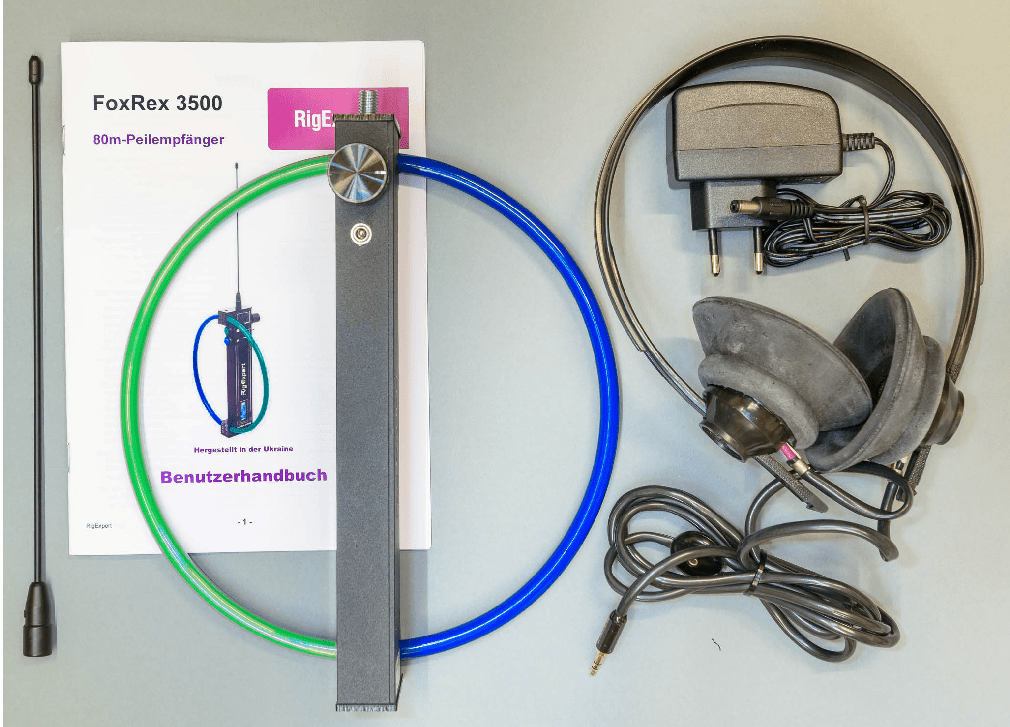

Dit is wat je krijgt voor je geld:

  • ARDF-ontvanger FoxRex 3500
  • Staafantenne, vast te schroeven
  • Hoofdtelefoon (sovjet tankdriver model)
  • Lader, primair 110-230 V AC, secundair 12 V =
  • Handleiding

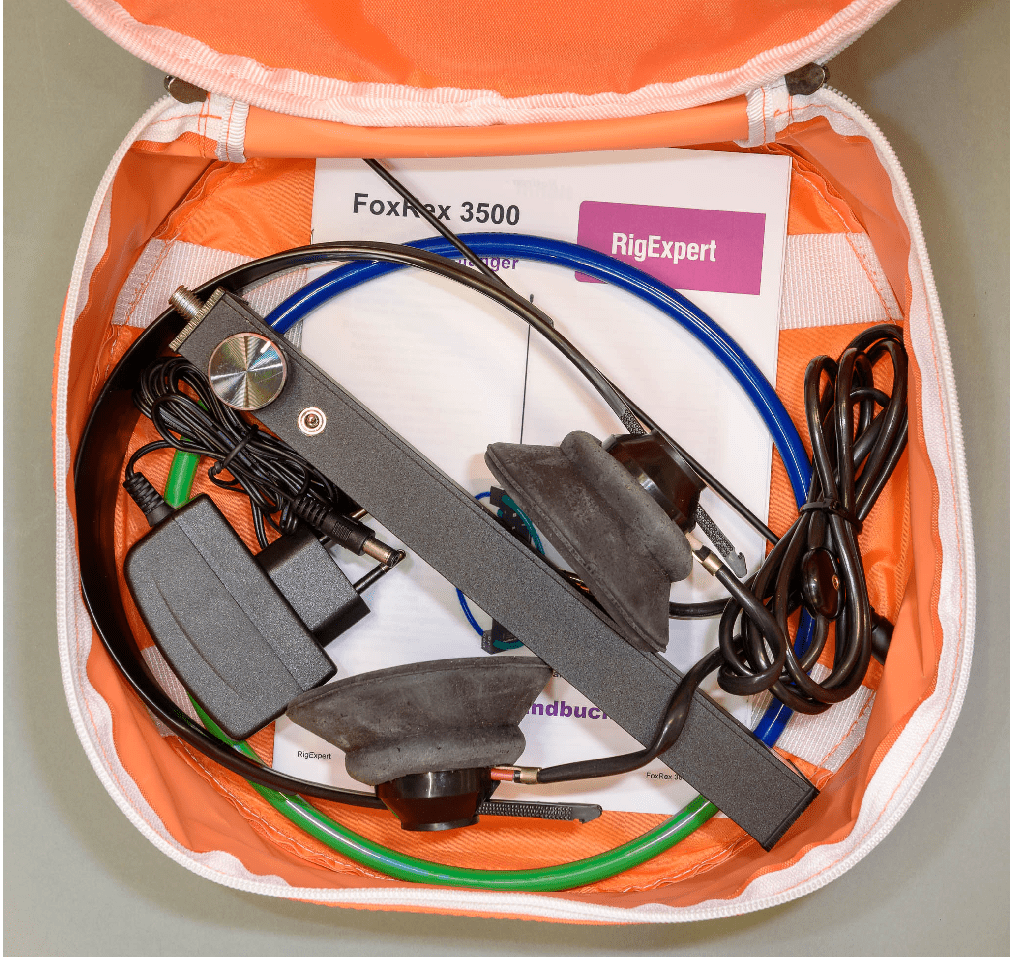

  • Oranje draagtas

Hoe open ik de FoxRex

In dit gedeelte wordt beschreven hoe de ontvanger kan worden geopend en hoe hij er van binnen uitziet. Er zijn twee goede redenen om de ontvanger niet te openen:

  • Verlies van garantie
  • Beschadiging van de waterdichte afdichting

Aan de andere kant: een echte ham maakt alles open. Dus heb ik er een voor je geopend.

De behuizing bestaat uit twee aluminium L-profielen en twee kunststof deksels aan beide uiteinden. Hij wordt als volgt geopend:

  • Trek de knop van de roterende encoder af
  • Moer en ring van de encoder losdraaien
  • Verwijder drie schroeven met verzonken kop op het bedrukte L-profiel (2 * naast display, 1 * bij TUNE)
  • Draai 2 schroeven los op beide plastic deksels, of verwijder de deksels volledig
  • Nu kun je het bedrukte L-profiel verwijderen
  • De schakelaar is nog op dit L-profiel gemonteerd, verwijder deze

En dit is wat je ziet:

Alle componenten zijn gemonteerd op een dubbelzijdige printplaat, het zilveren onderdeel is de batterij.
Een blik door een vergrootglas toont professionele kwaliteit. Hier afgebeeld: IF-filters en -versterkers, productdetector, NF filters en versterkers.

Nadat de ontvanger gedemonteerd is zoals hierboven beschreven, zijn alle uitlijnelementen en meetpunten toegankelijk – zie ook hoofdstuk Uitlijning&Kalibratie.

Als je ook de onderkant van de plank wilt inspecteren, heb je meer werk:

  • De groene en blauwe drukknoppen lossolderen, losschroeven en verwijderen
  • Verwijder drie M3 moeren en drie M3 zeskantbouten aan de bovenkant van de printplaat
  • Verwijder een M3-schroef onder het serienummerlabel

Nu kan de printplaat naar buiten worden gedraaid. Aan de onderkant komen de RF-trap, de processor en het laadcircuit tevoorschijn, en ook de programmeerplug J10.

Ik heb het serienummerlabel opnieuw bevestigd met dubbelzijdig plakband op een handigere plaats.
Tussen de serienummerbout en de printplaat zit een M3 moer (zonder schroefdraad) als afstandhouder – niet verliezen.
En zo zien de processor, de programmeerconnector, de spanningsregelaar en het oplaadcircuit eruit

Schema

Circuit Beschrijving

De ontvanger is van het enkelvoudige conversietype met 455 kHz IF, productdetector en tweetraps AF-versterker.
De antenne is een lusantenne met 6 windingen, zie foto links. De lus samen met C20, C21
is resonant op 3,58 MHz – de meest gebruikelijke frequentie.
Voor het onderscheid vooruit/achteruit wordt het signaal van een elektrische hulpantenne op J3
versterkt met Q4 en gekoppeld aan de lusantenne via een van de twee hulpwikkelingen (wit/blauw).

Voorwaartse en achterwaartse richtingen

Twee knoppen worden gebruikt om de voorwaartse en achterwaartse richtingen te selecteren en te vergelijken zonder de ontvanger te draaien. De aanpassing aan de optimale F/B-verhouding gebeurt met R31. De processor herkent via het
VREin-signaal wanneer een F/B-knop wordt ingedrukt. Hij onderdrukt de automatische verzwakkerfunctie voor de duur van de F/B-bediening en schakelt een akoestische S-meter in om het onderscheiden van F/B te vergemakkelijken (F/B-Zoom).

Antennecircuit

Het antennecircuit met hoge impedantie is afgestemd op de mixer U1 via een symmetrische RF-versterker Q1 /Q2. De RF-versterker levert vermogensversterking voor een goede signaal-ruisverhouding bij zwakke signalen, en wordt ook gebruikt als verzwakker, zoals hieronder beschreven.

Naast de mixer bevat de SA612 U1 ook de oscillator, die 455 kHz onder de ontvangstfrequentie oscilleert. De oscillatorspoel is een smoorspoel L4 met een vaste waarde.

Selectiviteit

Selectiviteit wordt geleverd door twee keramische filters in cascade. Ze zijn, zoals bijna alle filters die in ARDF-ontvangers worden gebruikt, bedoeld voor AM-ontvangers en daarom eigenlijk te breed. Om de selectiviteit te verbeteren wordt een AF laagdoorlaatfilter gebruikt, zie hieronder. Deze wordt gevolgd door de eentraps IF-versterker Q3 met een LC-filter.

Verzwakking

De verzwakking van de ontvanger voor sterke signalen wordt geregeld via de bedrijfsspanning van de RF- en IF FET-versterkertrappen (Q1, Q2, Q3). Q5 levert de geregelde spanning, geregeld door de processor. De versterking kan tot 110dB worden gereduceerd.
De IF-versterker wordt gevolgd door de productdetector U3. Deze maakt ook gebruik van het mixer/oscillator IC SA612. De BFO is ingesteld op 458kHz, en dus op de bovenste filterrand van het keramische filter. De onderste zijband wordt dus ontvangen. De BFO-frequentie wordt
bepaald door de keramische resonator Y3.

AF-Versterker

De AF-versterker U2 gebruikt een dubbele op amp TS912. De linkerhelft is een 3e graads actief laagdoorlaatfilter met een afsnijfrequentie van 1,5 kHz en versterkt daarnaast het audiosignaal ongeveer 250 keer. De laagdoorlaat is nodig omdat de keramische filters ongeveer 6 kHz breed zijn. Met R11 wordt de versterking van deze trap aangepast om een versterkingsafwijking van het RF-gedeelte als gevolg van componentvariaties. Het AF-signaal aan de uitgang van de laagdoorlaatversterker wordt gelijkgericht via D1, ingelezen van de processor via een A/D-omzetter en gebruikt voor de weergave van de staaf-S-meter, de akoestische S-meter en de automatische verzwakker. De rechterhelft van de TS912 heeft een versterking van slechts 2x. Deze begrenst het AF-signaal en stuurt de hoofdtelefoon aan. De processor genereert signaaltonen of de akoestische S-meter met een programmeerbare oscillator. Hij voedt deze signalen via Ton naar de AF-versterker. Als de processor MUTE naar massa trekt, wordt het AF-signaal van de ontvanger onderdrukt, zodat alleen de pieptonen hoorbaar zijn.
Het AF-volume wordt met R28 aangepast aan de gebruikte hoofdtelefoon. Een externe volumeregelaar is
niet voorzien. (Meer over R28 in het hoofdstuk ‘Hoofdtelefoons’).

Frequentie

De frequentie wordt niet geregeld door een PLL-module, maar de processor lost dit probleem op met zijn ‘on-board resources’. Hiervoor wordt het signaal van de eerste oscillator versterkt tot logisch niveau met Q6 en gedeeld door 2 en 16 door U4. De gedeeld door 2 frequentie (ongeveer 1,5 MHz) wordt via F_2 toegevoerd aan de 16-bits Timer/Counter1 in de ATmega. Deze telt de frequentie gedurende 100 ms,
d.w.z. met een resolutie van 20 Hz. Dit resulteert in telwaarden rond 155000. De 16-bits teller loopt daarom twee keer rond (na elke 65536). Uit de getelde frequentie en de gewenste frequentie wordt de frequentieafwijking berekend. Afhankelijk van de richting en grootte van de afwijking genereert de software op UAbst een hoge of lage puls van variabele lengte. Deze pulsen worden geïntegreerd in condensator C43. Deze slaat de afstemspanning op voor de capaciteitsdiode D2. Na de correctie
puls wordt UAbst weer hoogohmig. De pulslengte ligt tussen 1 μs en 10 ms. De lengte is zodanig dat een stabiele regelkring ontstaat. Door de 20 Hz resolutie van de frequentieteller schommelt de frequentie constant (tot +/- 20 Hz) rond de gewenste frequentie. Bij het luisteren naar een signaalgenerator is dit hoorbaar als een licht zeurende toon. Met echte signalen hoor je dit niet.

De afstemspanning op C43 mag niet lager zijn dan 1,5 Volt aan de onderkant van het afstembereik, anders kan de capaciteitsdiode in het geleidende gebied komen in de negatieve halve golf van de oscillator en de afstemspanning beïnvloeden. Met de BB639 en het gespecificeerde frequentiebereik resulteert dit aan de bovenkant van het bereik in een afstemspanning van ongeveer 3,5 Volt.

Versterkingsregeling

De spanning voor de versterkingsregeling wordt gegenereerd door de processor met een 2,5 kHz pulsbreedtemodulator, uitgevoerd via URegel en afgevlakt met een tweetraps laagdoorlaatfilter. De karakteristiek van PWM-instelling tot dempingswaarde is specifiek voor elke individuele ontvanger. Deze wordt bepaald tijdens de kalibratie van de ontvanger en opgeslagen in de processor. De demping wordt
met 5 dB telkens als de S-meter de volle schaal bereikt. Dus wanneer de ontvanger in de maximale richting wordt gedraaid, wordt automatisch de demping aangepast aan de huidige veldsterkte. Nu kan hij de afstand schatten vanaf de verzwakking (= veldsterkte), het uitgangsvermogen van de zender (in het instellingenmenu) en een apparaatspecifieke correctiefactor (in het kalibratiemenu).

De processor

De processor ATmega168 U5 bestuurt niet alleen de ontvanger maar ook de gebruikersinterface. Een LCD-display met 2 * 8 tekens, een draaiknop met extra drukfunctie en de schakelaar ‘Verzwakker-Operate-Menu’ zijn aangesloten op de processor. De processor meet de accuspanning via een A/D-converter bij UbMess. De connector PROG J10 maakt het mogelijk om de processor in-circuit te her programmeren.

Beeldscherm

Het beeldscherm gebruikt normaal gesproken een interne vrijlopende klok van ongeveer 225 kHz. De 16e harmonische hiervan zou duidelijk hoorbare ‘birdies’ veroorzaken. Daarom wordt het display extern geklokt met de VFO-frequentie gedeeld door 16. Met deze truc worden de ‘birdies’
weggehouden van de ontvangstfrequentie over het hele ontvangstbereik.

Inschakelen

De ontvanger wordt ingeschakeld via de FET U8 door de hoofdtelefoon aan te sluiten. De accuspanning moet tussen 5,5 en 10 volt zijn. Hieruit wordt de bedrijfsspanning van 5V gegenereerd met de low-drop regulator U9. Om uit te schakelen wordt eerst de hoofdtelefoon verwijderd. De ontvanger houdt zichzelf nog steeds boven Q7. Hij wordt uiteindelijk uitgeschakeld door lang op de draaiknop te drukken. Als je vergeet lang te drukken, wordt de ontvanger enige tijd na de laatste bediening van de draaiknop of schakelaar uitgeschakeld.

De stroombron is een lithium-polymeerbatterij met 2 cellen die in de ontvanger is ingebouwd. Deze wordt aangesloten op J13 / J15. Een oplaad circuit met U7 + U11 is ook geïntegreerd. Voor het opladen is een 12V-voeding of een stopcontact nodig.

Uitlijnen en kalibreren

De ontvanger wordt uitgelijnd en gekalibreerd verzonden. Als je de ontvanger opnieuw wilt uitlijnen, moet je zeker weten wat je doet.

De positie van de variabele Cs is moeilijk te zien, maar het is mogelijk: onder de kop van de schroef zie je een halve ring die de positie van de rotor aangeeft. De stator zit aan de kant met de twee schuine hoeken. De maximale capaciteit wordt bereikt als de halve ring naar de kant met de schuine hoeken wijst.

Stel contrastpot R54 in voor de beste leesbaarheid van het display. Schakel tussen displays met de tuimelschakelaar, stel R54 zo in dat het display zo snel mogelijk verandert.

Frequentieregeling

Om de frequentieregeling in te stellen, sluit je een voltmeter aan op meetpunt U_PLL. Pas C41 aan zodat de gemeten afstemspanning binnen 1,5-3,5 volt ligt (indien nodig 1,2-4,0 volt) over het hele afstembereik (3,49-3,66 MHz).


Het verder afregelen van de ontvanger kan alleen overdag als het rustig is op de band.

Koppellus voor kalibratie van ontvanger
Koppellus voor kalibratie van ontvanger

Koppellus

Om de ontvanger uit te lijnen is een signaalgenerator met een gekalibreerde verzwakker nodig.
Om het signaal te koppelen aan de ontvanger gebruik ik een koppellus met een diameter van 30 cm, zoals hierboven afgebeeld. Het is een plastic ring met een enkele winding. Eén uiteinde van de lus is via een weerstand van 47 ohm verbonden met het binnen contact van een BNC-connector, het andere uiteinde met de massa van de connector. De lus wordt plat op de (houten) werkbank gelegd, met de ontvanger in het midden.

Stel het niveau van de signaalgenerator in op 3 μV. Stel de generator en ontvanger in op ongeveer 3,570 MHz zodat het signaal hoorbaar wordt. Stem het antennecircuit af met C20 (verborgen onder de gekleurde draden) op maximale S-meter indicatie.
Zet de verzwakker helemaal open (draai de draaiknop naar links). Stel het generatorniveau in op 0,5 μV.
Stem IF-filter L2 af voor maximale S-meterindicatie. Stel de ontvangerversterking in met R11 zodat de S-meter ¾ volle schaal aangeeft.

Kalibratiemenu

Nu worden verschillende aanpassingen gedaan in het kalibratiemenu. Stel de Frequentie in op ‘3770,0’ en Pfox op ‘Alleen dB’.

  • Om menu te starten, zet je de ontvanger uit,
  • schakel je over naar ‘Menu’ en zet je de ontvanger aan terwijl je de draaiknop ingedrukt houdt.

taal

Eerst kan de taal van de menuteksten worden geselecteerd: Duits of Engels.

Cal VBat

Selecteer ‘Cal VBat’. Meet de accuspanning met een DVM (soldeertag boven op de accu is +, de behuizing is -). Druk op+draai om de weergegeven spanning in te stellen op de gemeten waarde. Hierdoor wordt de onnauwkeurigheid van de referentiespanning en de spanningsdeler R44 / R42 gecompenseerd.

CalF

Als de ontvanger nog open is: deze moet worden gemonteerd en gesloten voor de volgende kalibratiestappen.
Stel de zender en ontvanger in op 3,570 MHz. Selecteer ‘CalF’ in het kalibratiemenu. Druk+draai om de ontvangst frequentie te variëren in stappen van 100 Hz. Pas aan zodat het AF-signaal in het bereik van 800-1000 Hz ligt. Als je afstemt op de verkeerde zijband, krijg je een veel zwakker signaal, dus probeer beide kanten van de nul-slag.

Cal Att Start

Selecteer ‘Cal Att Start’ en klik. Koppel de signaalgenerator zoals hierboven beschreven en stel in op 0,5 μV. De balk van de S-meter moet nu ¾ van de balk van de S-meter vullen (zie aanpassing ‘Ontvangstversterking’ hierboven). Klik Verhoog het generatorniveau met 5 dB, stel de verzwakker door te draaien zodat de S-meter weer ¾ aangeeft, klik. (Het instelbereik van de verzwakker is 0..511.) Herhaal dit 22 keer, totdat 160 mV en 110 dB zijn ingesteld en opgeslagen.

BatAlarm

Selecteer ‘BatAlarm’. Hier kan de drempel voor de waarschuwing voor lage accuspanning worden ingesteld van 5,8V tot 8,0V. RigExpert aanbeveling: 6.5 V

Auto Off

In het menu-item ‘Auto Off’ kun je instellen hoe lang de ontvanger moet wachten na de laatste handeling (draaiknop, tuimelschakelaar) en het loskoppelen van de hoofdtelefoon tot hij zichzelf uitschakelt. De aanbevolen instelling is 30 minuten, bij 0 minuten zal hij zichzelf niet uitschakelen.

Cal. opslaan

Tot slot moet het menu-item ‘Cal. opslaan’ worden aangeklikt om alle kalibratiewaarden op te slaan in het EEPROM na het uitschakelen.
Na het opslaan van de kalibratiewaarden is het aan te raden om nog een keer door het kalibratiemenu te gaan en de opgeslagen waarden te noteren. Zo kun je de kalibratiewaarden opnieuw invoeren als je ze per ongeluk kwijtraakt tijdens het experimenteren.

EEPROM Reset

Het menu-item ‘EEPROM Reset’ zet alle kalibratiewaarden en Herinneringen terug in de oorspronkelijke staat. Alleen gebruiken in echte noodgevallen. Na ‘EEPROM Reset’ moet je de ontvanger opnieuw kalibreren of de kalibratiewaarden opnieuw invoeren (als je ze hebt opgeschreven).

Laatste afstelling

De volgende laatste afstelling vereist een uitstapje naar de frisse lucht.
Om de voorwaartse/achterwaartse verhouding in te stellen is een testvos nodig op minstens 100 m afstand en met een perfect verticale antennedraad.
R31 wordt ingesteld op het beste minimum in de achterwaartse richting. Het is belangrijk dat je de ontvanger op dezelfde hoogte houdt als je later in de wedstrijd zult doen.
zoals je later in de wedstrijd zult doen, meestal op borsthoogte.
De werkelijke voorwaartse/achterwaartse verhouding die tijdens een vossenjacht wordt waargenomen, verandert van peiling tot peiling. Het hangt af van verschillende factoren, vooral de hoogte van de ontvanger boven de grond en de aardgeleiding. Maar het zou een duidelijke vooruit/achteruit beslissing mogelijk maken in alle situaties, behalve wanneer de afstand tot de vos minder dan 10 tot 20m is.

Herprogrammeren

In dit hoofdstuk beschrijf ik hoe nieuwe software (= firmware) in de ontvanger kan worden geladen. Iedereen die dit probeert moet weten wat hij doet. Deze beschrijving is daarom bedoeld voor echte experts met Atmel-ervaring.
De software van de ontvanger is te vinden op mijn website, de wijzigingsgeschiedenis onder
http://www.df1fo.de/80mSMD/80mSMDFragen&Antworten.html#Code
De assembler source heeft de bestandsnaam fjrx85.asm. Het moet worden geassembleerd met TARGET = 1 om de roterende encoder te ondersteunen die is geïnstalleerd door RigExpert.
Om toegang te krijgen tot de programmeerconnector moet de printplaat worden verwijderd zoals hierboven beschreven. De connector J10 is gewoon 2×5 gaten in de printplaat. Hij zit direct onder de batterij, dus er is geen ruimte voor pinnen. Om het nog ingewikkelder te maken, volgt J10 niet de pintoewijzing van de Atmel AVR ISP. Zie de volgende tabel:

Het schakelschema toont een adapter FoxRex naar 6-polige Atmel, kijkend naar de soldeerzijde van beide connectoren. De foto toont mijn implementatie op een stuk geperforeerde printplaat.

De AVR-ISP wordt in de 6-pins header gestoken en de 10-pins header wordt in de J10-openingen gestoken en met lichte druk gekanteld, zodat de pennen goed contact maken.
Het helpt als de buitenste rij pinnen ongeveer 1 mm korter is dan de binnenste.
Als alles goed is gedaan, kunnen de flash en zekeringen nu worden uitgelezen en opnieuw worden geprogrammeerd.

Ik raad echter sterk af om de instellingen van de zekeringen te veranderen – het heeft geen zin en er kan te veel misgaan!

Hoofdtelefoon, volumeregeling

Ik hou niet van de door RigExpert geleverde hoofdtelefoon, het sovjet tankdriver model.
(Oost-Europese vossenjagers geloven dat dit rubberen ding ‘s werelds beste ARDF
hoofdtelefoon is!)
Ik geef de voorkeur aan een lichte hoofdtelefoon die open is, zodat ik waarschuwingen van ruiters of mountainbikers kan horen.
of mountainbikers. Ook het volume van de originele hoofdtelefoon is veel te hoog naar mijn
smaak.
De oortelefoon links is in Duitsland verkrijgbaar voor € 15,-.
om te dragen tijdens een wedstrijd en het volume, aangesloten op de FoxRex, is goed voor mij. Ook
ze zijn klein genoeg om een tweede paar als reserve mee te nemen.
De bedrading van de koptelefoonaansluiting in de FoxRex is anders dan bij mijn ontvangers: in de
FoxRex zijn de rechter- en linkertelefoon parallel aangesloten, terwijl ik – om meer
gevoeligheid te bereiken en het stroomverbruik te verminderen – ze in serie aansluit. Dit heeft als neveneffect
effect dat koptelefoons met een mono plug (populair in Duitsland) niet gebruikt kunnen worden met de
FoxRex, maar werkt prima met mijn receivers.
RigExpert heeft om wat voor reden dan ook de volumeregelaar R28 in het schema weggelaten.
in het schema weggelaten.

Om mijn ontvangers en hoofdtelefoons
uitwisselbaar te maken, heb ik de hoofdtelefoon uitgang van de FoxRex veranderd in mijn ‘huisstandaard’.
Er zijn drie gaten voor R28 op de printplaat. Zoals je links kunt zien is de pot vervangen door een brug op de printplaat. Ik heb de brug doorgeknipt en een potentiometer geplaatst (Piher PT 6-S 1,0 kOhms), zie de foto rechts.

Dezelfde scène van bovenaf, links zonder R28, rechts met R28 (roze cirkel). De potentiometer moet iets schuin worden gesoldeerd, zodat je
kunt afstellen zonder de zeskantbout te verwijderen.

Het veranderen van de bedrading van de oortelefoonaansluiting (parallel naar serie) was niet zo eenvoudig. Ik heb de originele connector verwijderd en
mijn beproefde model (Reichelt EBS35) geïnstalleerd. Deze is niet langer in de printplaat gesoldeerd, maar op de plastic plaat geschroefd, en dus gemakkelijk te vervangen indien nodig. De kartelmoer moet iets verzonken worden. Het chassisdeel is verbonden met de printplaat met twee korte draden. Zie de foto rechts. Nu werkt de hoofdtelefoon met tankdriver niet meer. Het is een mono hoofdtelefoon en de contacten ‘tip’ en ‘ring’ zijn overbrugd in de stekker. Maar aangezien ik hem toch nooit zal gebruiken…

Kompas

Veel vossenjagers installeren een kompas op hun ontvanger, zodat ze de richting naar de zender in graden kunnen aflezen.
De afbeelding toont mijn oplossing: het kompas is gemonteerd op de lus. De ring is gemaakt van magnetisch neutraal roestvrij staal, mijn montagebeugel van aluminium, de schroeven van messing of roestvrij staal.

Ik houd de ontvanger in de linkerhand, dus het kompas rechts.

Op mijn kaartbord heb ik een kompasroos, zie het midden van de foto hierboven. Dat helpt me te onthouden waar 240° is. En er staat een kompas op het kaartbord, zodat je het bord snel kunt instellen op Noorden boven.
Nieuwere versies van de FoxRex 3500 (2e serie) hebben een kompas (?), zie foto rechts.

Voorwaartse/achterwaartse verwarring

Omdat je de knoppen aan de voor- en achterkant bij normaal gebruik niet kunt zien, zijn hun verschillende
zijn de verschillende kleuren niet echt nuttig. Als je de knoppen verwart, is de straf 10 minuten – in de verkeerde richting lopen en nog eens 5 minuten om terug te gaan. Om het veiliger te maken, heb ik de knop die voor mij de achteruitknop is gemarkeerd met
een stuk ruw schuurpapier. Ik houd de ontvanger in mijn linkerhand en draai hem naar buiten om F/B te bepalen (er zijn nog drie andere mogelijkheden), dus groen is voor mij achteruit.

Verdere tips

De FoxRex 3500 is, net als de meeste ARDF-ontvangers, niet echt regenbestendig. In zware regenval kan vocht de ontvanger binnendringen
en leiden tot storingen in de elektronische circuits – frequentieregeling of verzwakker, display wordt leeg of het display
beslaat van binnenuit, de ontvanger kan niet worden uitgezet…
Er zijn twee oplossingen voor het probleem:

  • Dicht alle naden in de behuizing af met plakband, of
  • Doe een plastic zak over de ontvanger.
    Ik geef de voorkeur aan de zakmethode en gebruik een zak van 30 cm breed, zie foto.
    De antenne wordt door een klein gaatje geschoven en dichtgeplakt met
    plakband.
    Bij internationale wedstrijden moet je je ontvanger in bewaring geven lang voor je starttijd. Als het begint te regenen en je uren later
    je je ontvanger ophaalt, kan hij midden in een plas liggen!

De E-antenne van de FoxRex kan worden verwijderd voor transport. De ervaren vossenjager
weet dat het gegarandeerd is dat hij uiteindelijk op de parkeerplaats of zelfs in het bos staat en zich realiseert dat hij de E-antenne is vergeten. Daarom mijn aanbeveling:
Bind de antenne met een touwtje vast aan de ontvanger. Het kan nog steeds worden losgeschroefd voor
transport, maar kan niet worden vergeten.

Als alternatief kan de E-antenne vervangen worden door een
meetlint. Je hoeft het niet schroeven, het vouwt er gewoon in. In een ijzerwinkel vond ik een
‘zeskantmoer M8x30’, op de foto’s zie je hoe ik het meetlint vastmaakte met een M3-schroef. Deze E-antenne zou precies dezelfde lengte moeten hebben als de originele staafantenne.

Als alternatief voor de 12V-voeding kan de FoxRex ook worden opgeladen via een 12 Volt stopcontact in een auto. In mijn kabelverzameling vond ik de juiste kabel, zie foto.
Maar je kunt er ook zelf een maken. De stekker moet van het gebruikelijke type 2,1 x 5,5 mm zijn, schachtlengte 9 mm of meer. Een verkeerde polariteit is niet schadelijk voor de ontvanger, deze heeft een beschermende diode in serie met de oplaadingang.

Enkele opmerkingen over de afstandsschatting

The FoxRex estimates the distance to the transmitter based on field strength, some user settings and assumptions. The field strength is known to FoxRex thanks to the ‘calibrated’ attenuator. The output power of the transmitter is specified by the user in the settings menu, an additional correction constant can be specified in the calibration menu. For the conversion of the field strength into distance the FoxRex assumes a loss of 30dB per 10x distance. When you use the receiver for a while, you will find that the distance estimation is often amazingly good, but at other times more confusing than helpful. This is due to two factors:

Stralingsvermogen van de zender: Gebruikelijke ARDF-zenders hebben een uitgangsvermogen van 1-3 W en ongeveer 8 m lange verticale antennes. Zoals ik heb beschreven in http://www.df1fo.de/DOC/80MidiTX.doc, wordt slechts ongeveer 5%, d.w.z. 50 – 150 mW, daadwerkelijk uitgestraald de rest gaat verloren in het antenneaanpassingsnetwerk en de aarde. Stel voor zulke typische vossen Pfox = 1W of =3W. In het ideale geval hebben alle 5 vossen hetzelfde uitgestraalde vermogen en ervaren koers uitzetters zullen dit ideaal dicht benaderen. Maar er zijn ook veel manieren om een aanzienlijk verschillend (en dus verwarrend) uitgestraald vermogen te krijgen: Antennedraad wordt over de volgende tak of struik (soms 2m, soms 5m hoog), de grond is een tentharing die op de grond ligt, een zender staat op een grindpaal, een andere in het moeras (extreem verschillende aardverliezen). In zulke onregelmatige situaties is maar één ding zeker: als je dichter bij de zender komt, wordt hij sterker. Maar de sterkste zender hoeft niet de dichtstbijzijnde te zijn.

Signaalverlies per afstand: Het signaalverlies per afstand kan niet minder zijn dan het vrije veld verlies van 20dB / 10x. Het is hoger in het echte bos. Dit komt door grondverlies – de (grond)golf beweegt zich langs de grens aarde-lucht – en door de veld demping door de (geleidende) bomen. In veel praktische experimenten heb ik een verzwakking van 25dB / 10x waargenomen voor zeer natte, goed geleidende grond, en tot 40dB / 10x voor droge zandgrond. Daarom is de 30dB / 10x aanname van de FoxRex een gemiddelde. De resulterende fouten worden echter minder naarmate je dichter bij de zender komt, en onder de 300m zijn ze minimaal. Dit is dus minder verwarrend dan een verschillend uitgestraald vermogen – zie bovenstaande paragraaf.
Als je het vertrouwen in de afstandsschatting hebt verloren, kan de volgende vuistregel nuttig zijn:
De automatische verzwakker schakelt elke keer als je de afstand tot de zender met 1/3 hebt verkleind.
Dus als je van ‘dadit’ naar ‘dadit’ 100 m hebt gelopen, is het nog 200 m naar de zender.

Uw feedback

Uw opmerkingen, correcties, suggesties en vragen over dit document zijn altijd welkom. Stuur een e-mail naar -

And if you need help directly from RigExpert,
this is the responsible design engineer:


Oleg Shuman, UT5UML
Senior Engineer
RigExpert Ukraine Ltd.

https://rigexpert.com/


Photo taken at the ARDF World Champs 2018 by Lee Namkyu (HL1DK)


Did you notice? No soviet tank driver headphone!

Deze pagina is een vertaling van het document opgemaakt door DF1FO. Je kunt het originele bestand hier onder bekijken en downloaden.
