Stap 1 – behuizing

montage- en gebruikershandleiding

Inleiding

Bedankt voor uw aankoop van dit experimentele ARDF-bouwpakket. Deze handleiding begeleidt u stap voor stap bij de montage van de 4FOXv1 80m ARDF/Fox-O-Ring ontvanger. Lees alle instructies aandachtig door voordat u met de montage begint.

Stap 1 – Voorbereiden van de behuizing

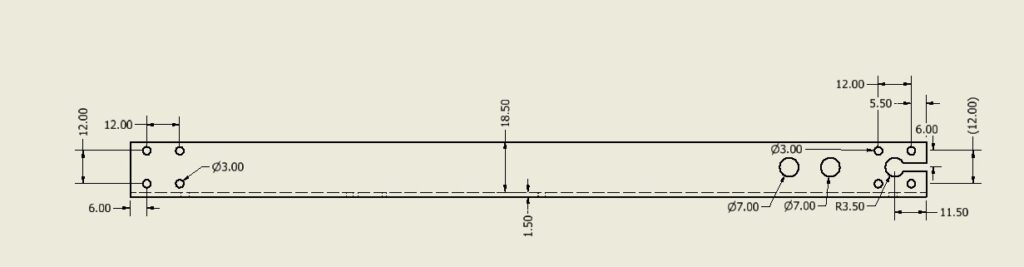

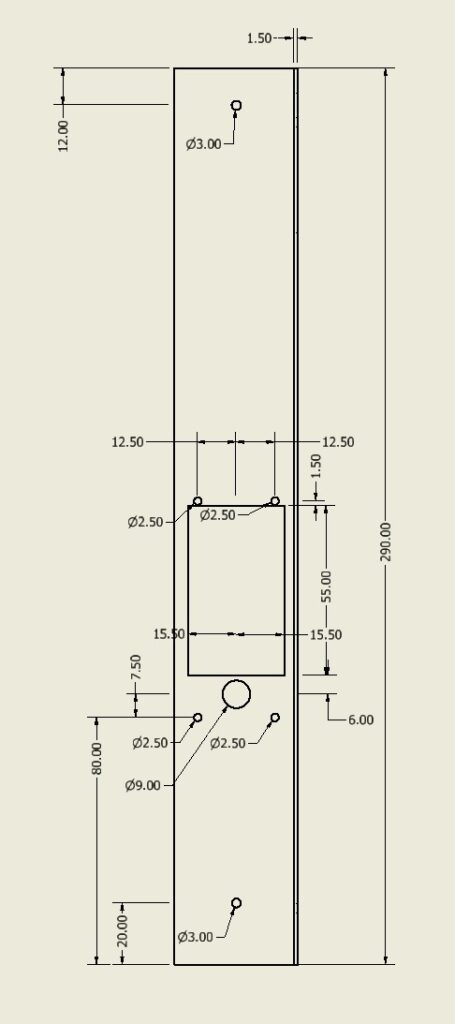

De aluminium behuizing is reeds vooraf afgetekend maar meet met de schuifmaat alle afmetingen goed na. Boor en zaag de openingen volgens de tekeningen van Profiel A en Profiel B.
Werk zo nauwkeurig mogelijk. De twee kleine openingen naast de rechthoekige uitsparing bevinden zich dicht bij elkaar; indien een dun wandje wegvalt heeft dit geen invloed op de werking.

Boor alle gaten eerst voor met een kleine diameter zoals 2mm, vergroot stelselmatig tot je de juiste diameter hebt. Zo niet loop je de kans dat de boor een beetje afwijkt waardoor het gat(je) niet op de juiste plaatst zit!

Bovenaan waar het gleufje zit is het best om eerst een gat van 7mm te boren (is enkel om de draadjes makkelijk erdoor te krijgen) zie foto linksonder!
het gleufje mag je ook weglaten, het is wat je zelf verkiest.
Bij de laatste ontvangers heb ik zelf geen gleufje meer gemaakt maar een gat geboord van 5mm en dat werkt zeer goed.

OPGELET CONTROLEER VOOR JE DE GATEN BOORT DE VERSCHILLENDE AFMETINGEN VOLGENS DE TEKENINGEN Van profiel A en profiel B.
VERMITS DE MINI-RADIO’S KLEINE VERSCHILLEN VERTONEN IS HET NODIG OM TE CONTROLEREN MET JOUW OPBOUW!

Controleer of de displayhouder past, zie foto’s
