Probleem bij sommige mini-radio’s
De gebruikte mini-radio zijn van het model v3, jammer genoeg bouwen de verschillende fabrikanten hun eigen versie. Hierdoor is er bij bepaalde V3 een modificatie gebeurd die niet volledig goed is en hierdoor werkt de ARDF ontvanger niet zoals bedoeld.
Hoe controleren:
Sluit de mini-radio aan op de batterij en zet hem aan.
Meet met een Voltmeter of er een spanning zit op de HF ingang (op deze plaats heeft de SMA connector gezeten) het is ook op deze plaats waar de 4FOX print wordt aangesloten.
Hier zou GEEN spanning mogen staan, bij de foutieve versies meet je hier 3,7V tot 3,9V.
Meet je 0V dan moet je geen aanpassingen doen.
Meet je toch een spanning kun je 2 dingen doen:
- Mini-radio terugsturen (ik betaal de portokosten) ik herstel en stuur hem terug, neem contact met me op
- Of zelf een kleine aanpassing doen.
Zelf aanpassen:
- ontkoppel de batterij

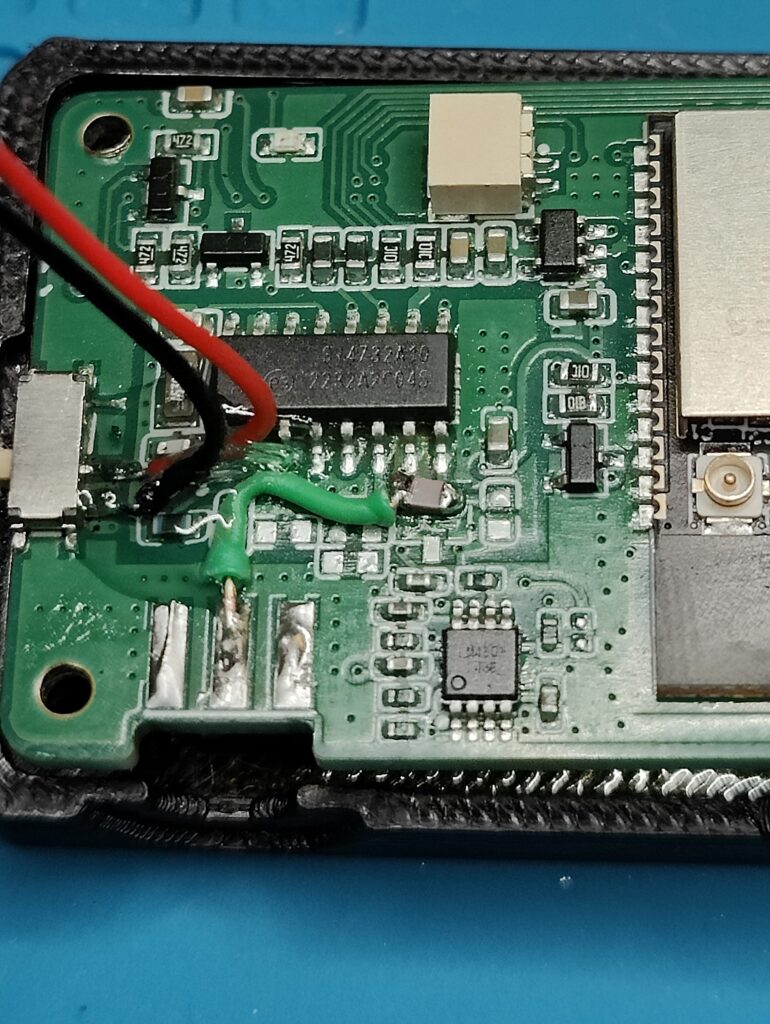

- verwijder het verbindingsdraadje (linker foto in dit geval een groen draadje)
- verwijder de koppel C (linker foto grijs blokje naast het groene draadje)

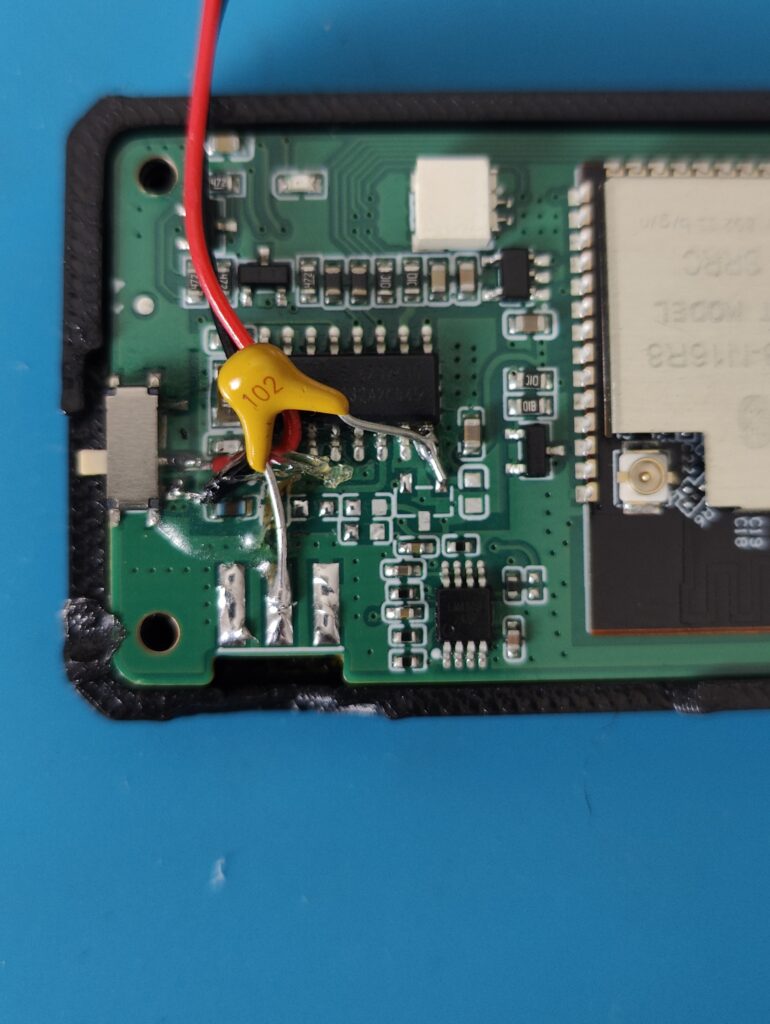

- soldeer een gewone C van 1nF van pin 8 v/d SI4732 naar de HF ingang (zie rechter foto)
- Controleer door de spanning te meten deze zou nu 0V moeten zijn.
Mijn excuses voor dit ongemak, maar we kunnen dit eenvoudig oplossen.
