Stap 5 – Montage van de 4FOX-print

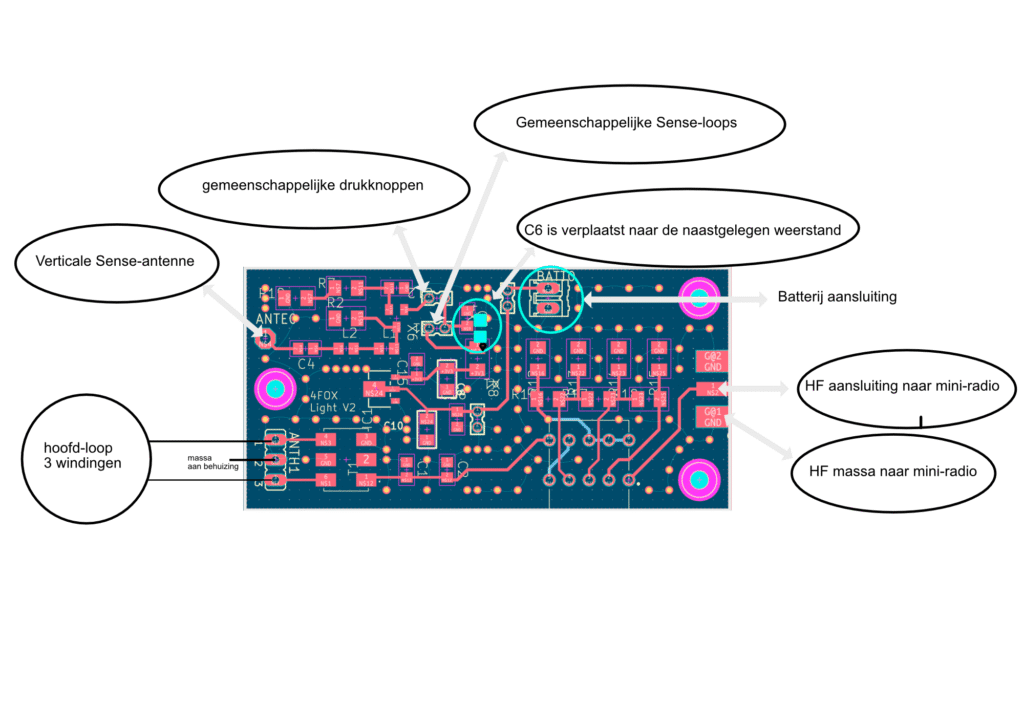

Soldeer een draad van ongeveer 6 cm aan het M6-oog en verbind deze met aansluiting ANTE op de 4FOX-print.

Desoldeer de draadjes van de drukknoppen en monteer de drukknoppen op hun plaats.

in het voorbeeld gebruik ik een profiel dat reeds als prototype werd gebruikt en de plaats van de drukknoppen zat in een eerdere versie ter hoogte van de batterij, dat kun je zien aan de 2 gaten. Maar in de definitieve versie is gekozen om die zo hoog mogelijk in de behuizing te zetten zodat voor het beste resultaat.

Soldeer een draadje op aansluiting SW en een tweede draadje op aansluiting X4. Monteer de 4FOX-print op de print- en batterijhouder met 3 M2 x 16mm, afstandbusje 2 M2 x 10 of 11mm. Ter hoogte van de batterij komt er later een beugeltje over hier moet je voorlopig nog niets opdraaien.

Verbind de twee binnenste contacten van de drukknoppen met de draad afkomstig van X4.
