Stap 3 – Aansluiten van de loopwikkelingen

Bij deze stap gaat het vaak fout!

Wikkelingen in serie zetten en aansluiten van de 2 senseloopjes.

De rode is wikkeling nummer 1, deze vertrekt links en komt rechts eruit.

Aan de rode wordt de 2de wikkeling aangesloten ook die vertrekt links zie de witte/oranje draad en deze komt ook rechts weer tevoorschijn.

De rode (links) wordt aangesloten op 1 aansluiting van drukknop 1.

De witte/oranje (rechts) wordt aangesloten op 1 aansluiting van drukknop 2.

De middenaftakking wordt aangesloten op de 4FOX print.

Voor de duidelijkheid zijn de 3 wikkelingen van de hoofdloop niet aanwezig!

Een schematische voorstelling kan verwarrend overkomen en het lijkt erop dat de wikkelingen parallel staan maar dat is niet zo.

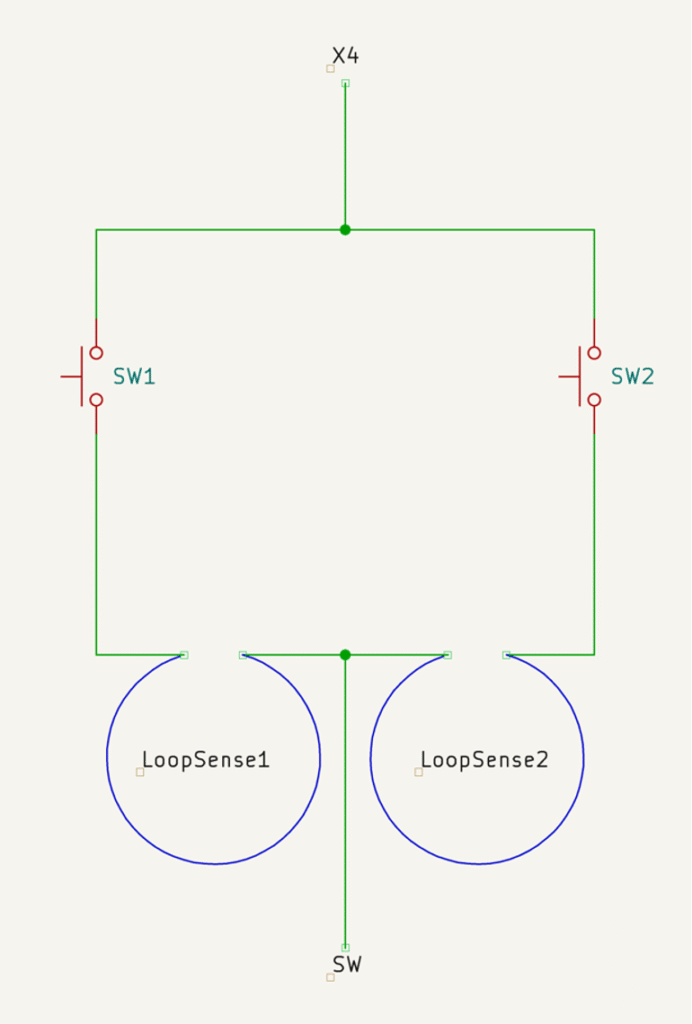

aansluitschema let vooral op de aansluitpunten X4 en SW

Sluit de middenaftakking aan op aansluiting SW van de 4FOX-print, DIT DOEN WE LATER!

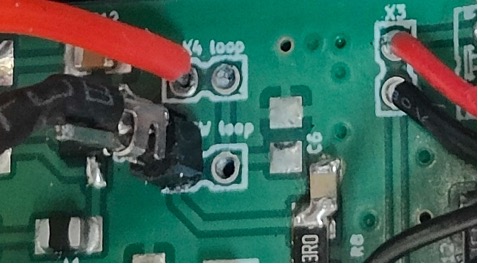

Op de foto links zie je een voorbeeld van de aansluitingen. In dit specifieke geval is de rode draad aangesloten op X4 en de zwarte op SW deze laatste is dus de middenaftakking van de sense-wikkelingen.
(de rode is een klein draadje dat naar de middenaftakking van de 2 drukknoppen loopt X4)

De twee drukknoppen schakelen de sense-lussen afzonderlijk in. Verbind de gemeenschappelijke aansluiting van beide drukknoppen met aansluiting X4. DIT DOEN WE LATER! Maar soldeer nu al een klein draadje 2 cm op X4 zodat je daar later de midden aftakking voor de drukknoppen gemakkelijk aan kunt vast solderen.
Houd alle bedrading zo kort mogelijk voor optimale prestaties. Knip de draden pas af tijdens de definitieve montage.

Belangrijk hierbij is dat de 2 lussen in serie staan, mocht je ze per toeval parallel zetten dan zullen beide drukknoppen dezelfde richting aanduiden! Dan lijkt het niet te werken!
