Stap 7 – Montage van de loopantenne

Monteer de loopantenne met de voorziene montageblokken. Het bovenste montageblok bestaat uit één deel; het onderste uit twee delen. Let op de correcte oriëntatie van de radius van de loop. (de radius is mee geprint! Indien niet goed geplaatst zal het geheel niet mooi aansluiten)

Gebruik 4 M2 x 18 mm bouten en borgmoeren. Monteer ook de massadraad onder één van de bevestigingen.

Draai alle bevestigingen eerst licht aan, positioneer de onderdelen correct en zet vervolgens definitief vast.

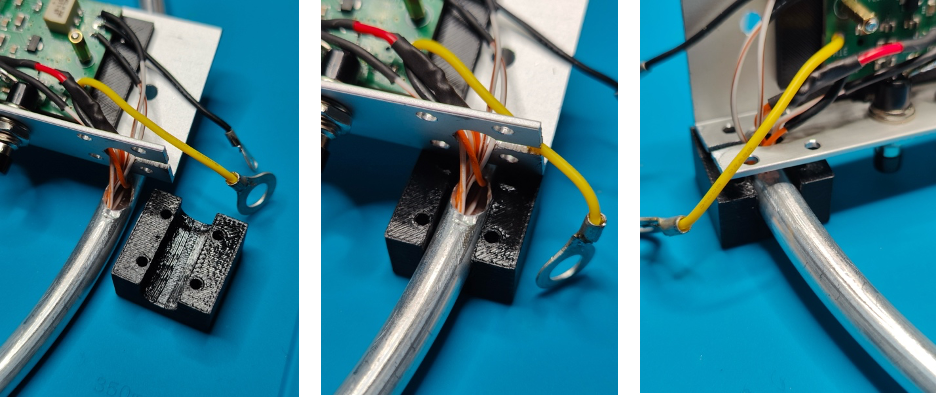

Doe nu hetzelfde onderaan, er zit een isolator in deze blokjes die ervoor zorgen dat de buisjes NIET tegen elkaar komen.

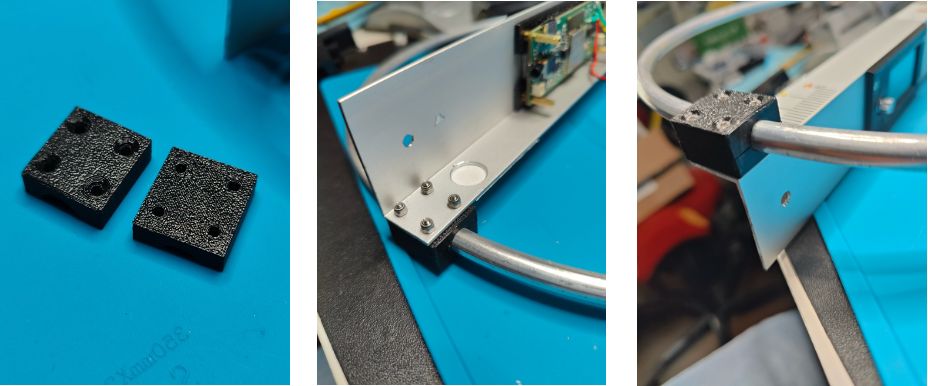

Het blokje voor de bovenkant heeft schuine kantjes voor de boutjes!
Neem 4 M2 x 18mm en de bijpassende borgmoertjes, zet kruiselings vast.
Onderkant moet gelijk zitten met de onderkant van het profiel.

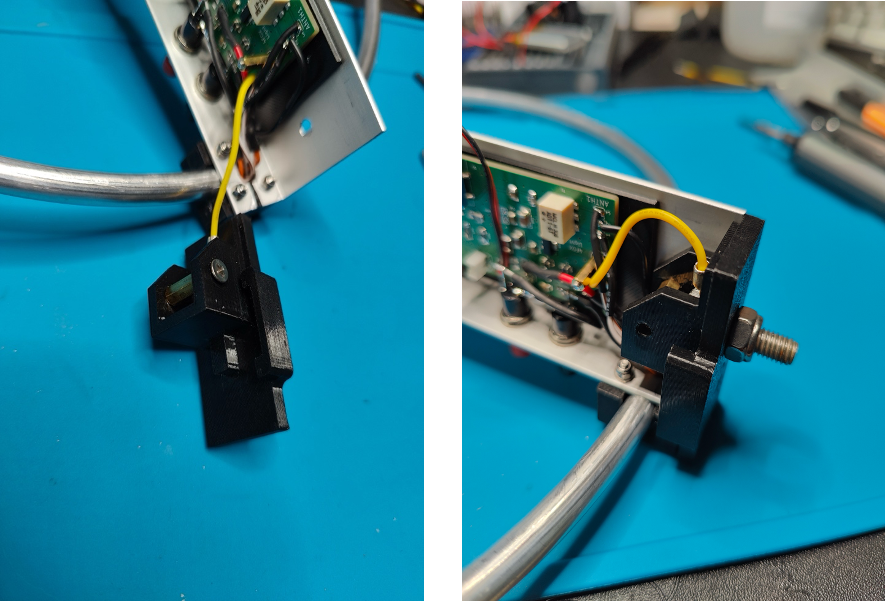

Plaats nu het stuk waarop de M6 bout moet geplaatst worden.

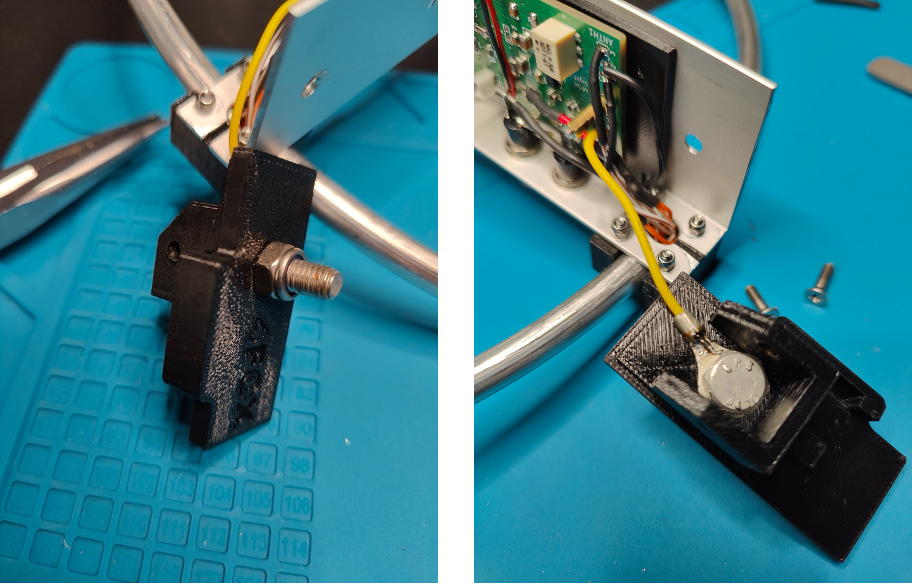

We monteren eerst de M6 bout steek deze door het M6 oog (SenseAntenne) en draai vast met de bijpassende borgmoer.

Neem een M3 afstandshouder van 12mm en plaats die tussen de 2 wanden.

Tip, zet aan de ene kant een M3 boutje tijdelijk in de afstandshouder, hiermee bespaar je veel tijd.

Plaats het op het profiel en zet vast met een M3 bout 10mm lang. Draai vervolgens de tijdelijke M3 er terug uit.
