Stap 8 – Montage van jackconnector en onderzijde

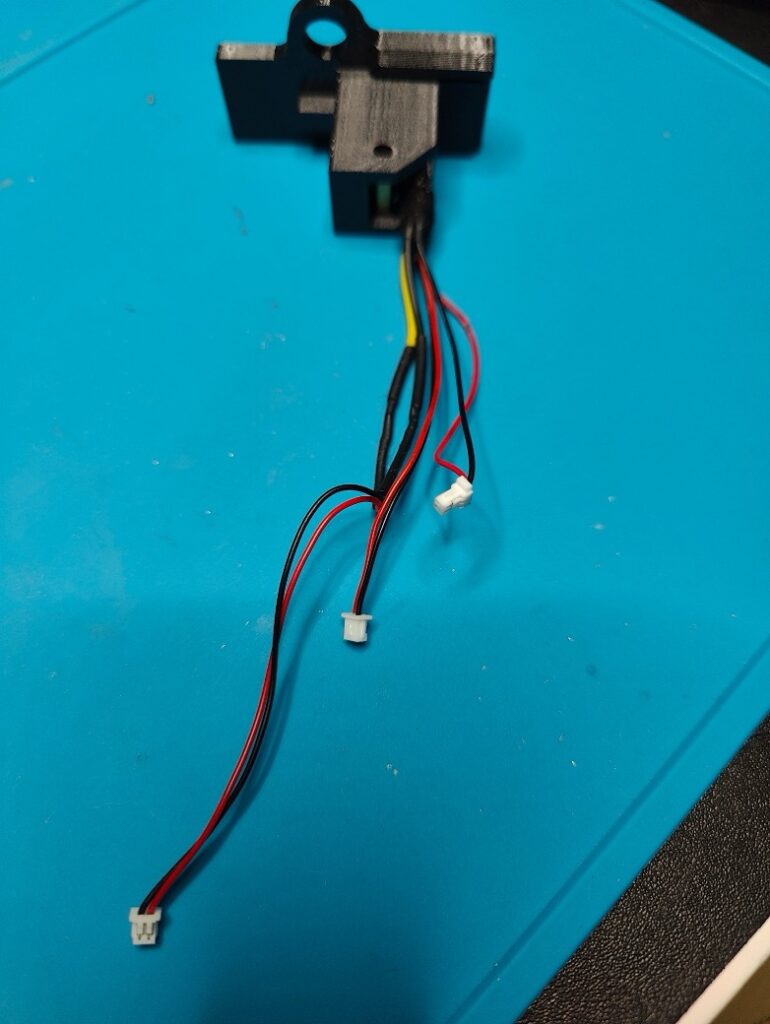

De jackconnector vervult drie functies:
• Audio-uitgang voor hoofdtelefoon
• Schakeling van de mini-radio
• Schakeling van de 4FOX-print

Het bovenste JST connectortje: AUDIO 1mm micro JST

Het middelste: 1,25mm micro JST schakelaar voor de mini-radio

Het onderste eveneens 1,25mm micro JST schakelaar voor de 4FOX print

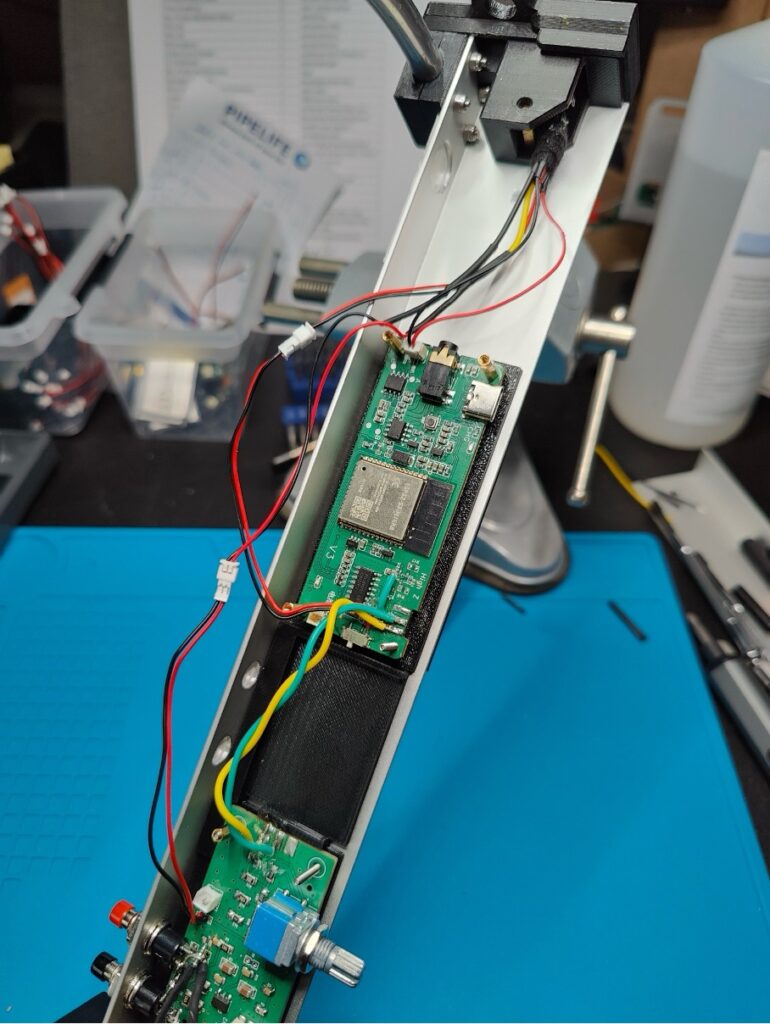

Controleer zorgvuldig de aansluiting van de JST-connectoren. Sommige mini-radio’s hebben de audioaansluiting aan de tegenovergestelde zijde. Zorg ervoor dat de jackconnector volledig door de opening steekt zodat beide schakelaars correct functioneren.

Hou er ook rekening mee dat deze verbindingen zeer fragiel zijn, ga er niet aan drukken of duwen.

Het bovenstaande voorbeeld kan afwijken van uw model.
