4FOXv1 80m ARDF / Fox-O-Ring Ontvanger

montage- en gebruikershandleiding

Inleiding

Bedankt voor uw aankoop van dit experimentele ARDF-bouwpakket. Deze handleiding begeleidt u stap voor stap bij de montage van de 4FOXv1 80m ARDF/Fox-O-Ring ontvanger. Lees alle instructies aandachtig door voordat u met de montage begint.

Stap 1 – Voorbereiden van de behuizing

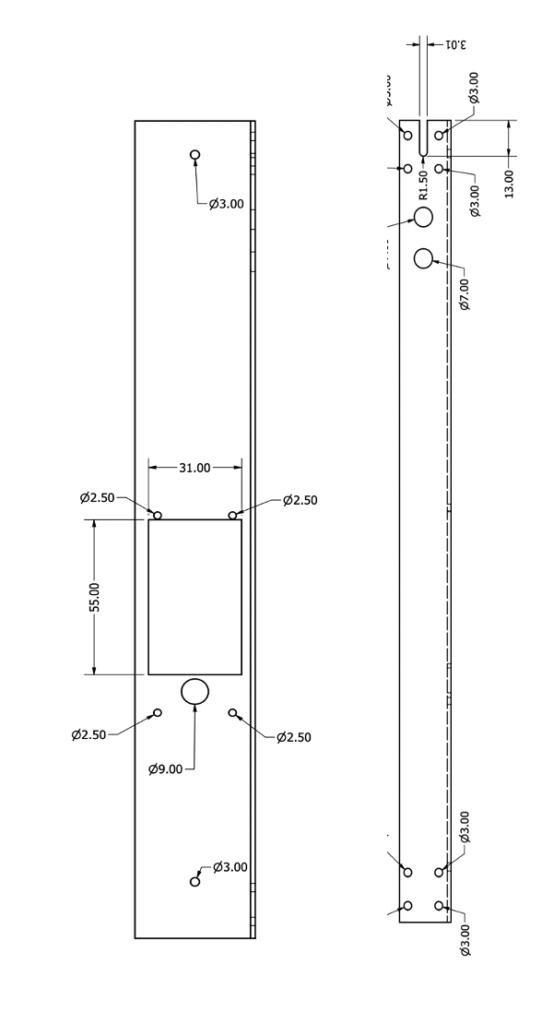

De aluminium behuizing is reeds voorbewerkt. Boor en zaag de openingen volgens de tekeningen Profiel A en Profiel B. Werk zo nauwkeurig mogelijk. De twee kleine openingen naast de rechthoekige uitsparing bevinden zich dicht bij elkaar; indien een dun wandje wegvalt heeft dit geen invloed op de werking.

profiel A

profiel B

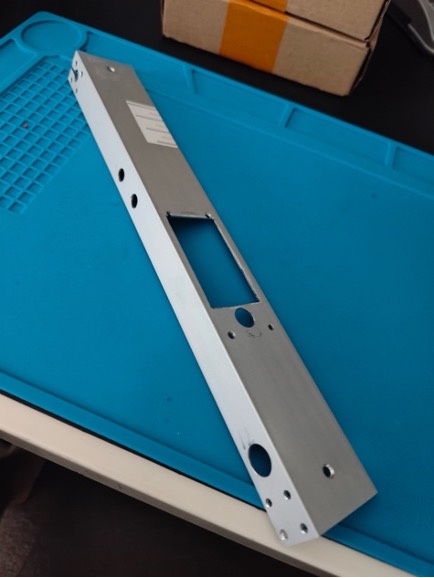

Controleer of de displayhouder past, zie foto’s
